电气导线的敷设应按装修设计规定进行施工，配线时，相线（L）宜用红色，零线（N）宜用蓝色，接地保护线应用黄绿双色线（PE）。




当然不一定非要用红色线和蓝色线用做相线（火线）和零线，象下面这张图片里这样，用蓝色线和绿色线做火线和零线也是可以的，只是用红色线和蓝色线更规范而已。




不管用什么颜色的线，有一点必须遵循，即：同一住宅内配线颜色应统一。

网帆

室内布线应该穿管敷设，不应该有电线外露（除现浇混凝土楼板顶面可采用护套线外）

网帆

管内导线总截面积不应超过和管内径截面积的40％。



这根4分线管（内径16mm）内居然穿了6根电线，已经远不止线管截面积的40％了。最容易出现此问题的地方就是浴霸穿线处。

网帆

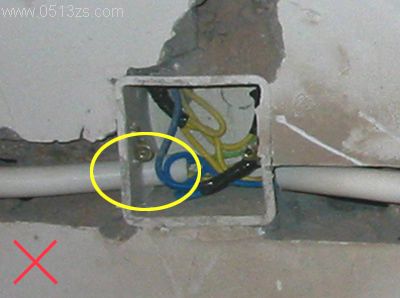

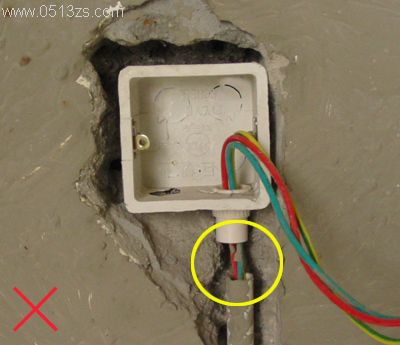

暗盒与线管必须通过锁母连接

网帆

空调电插座、厨房电源插座、卫生间电源插座、其它电源插座及照明电源均应设计单独回路。





某业主家应该有8个回路：4个空调电源插座+厨房电源插座+卫生间电源插座+其它电源插座+照明电源。可配电箱内只有7个回路。经查，原来是主卧和次卧的空调电源共用了一个回路。这属于不规范施工。

网帆

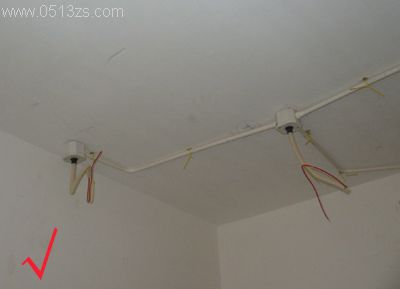

吊平顶内的电气配管，应采用明管敷设，不得将配管固定在平顶的吊杆或龙骨上。灯头盒、接线盒的设置应便于检修，并加盖板。使用软管接到等位的，其长度不应超过1m。软管两端应用专用接头与接线盒，灯具应连接牢固。各种强、弱电的导线均不得在吊平顶内出现裸露。







未使用灯头盒

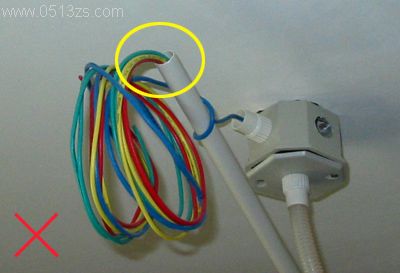

吊顶内电线应用线管敷设到位。不应该留下这样的“半拉子”工程。



软管长度超过1米。

[此贴子已经被作者于2006-7-4 1:16:56编辑过]

网帆

线路施工结束后，所有的线管须做临时固定和保护。

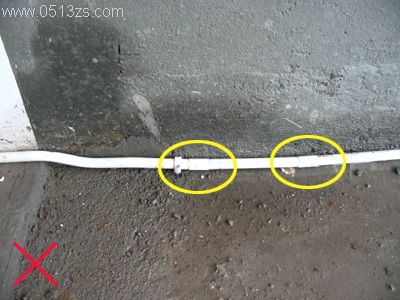

地面的线管用铁丝固定。



网帆

电线导管与水管在同一平面间距大于100mm,，不同平面间距大于50mm。

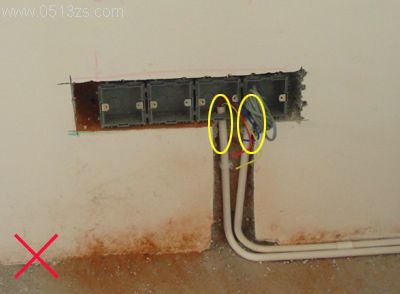

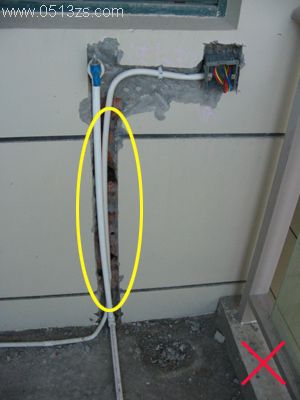

洗衣机水管与插座线路共用一根墙面开槽！！！为将来留下安全隐患。

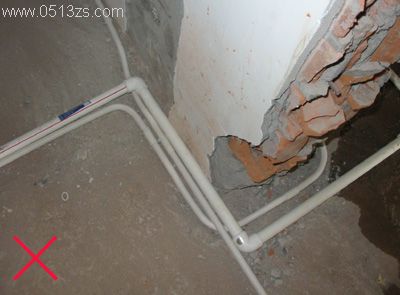

地面水管与电线导管并排布线！！！



电线管与水管交叉处尽量做到电线管在水管之上。

网帆

穿越厅堂、卧室的水管尽量从顶面走。



这样水管一旦渗漏，一方面可以及时觉察到（不用楼下邻居上门兴师问罪时才知道自家水管在漏水），另一方面维修起来也不用兴师动众去破坏地面装饰材料了（实木地板和地砖）。

[此贴子已经被作者于2006-7-7 2:12:40编辑过]

网帆

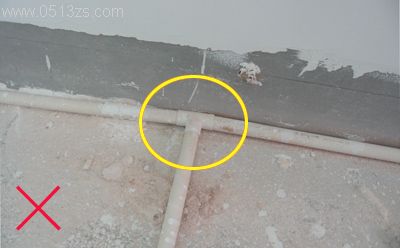

电线导管弯管必须采用冷弯，弧度圆滑。不允许用直角弯及三通。

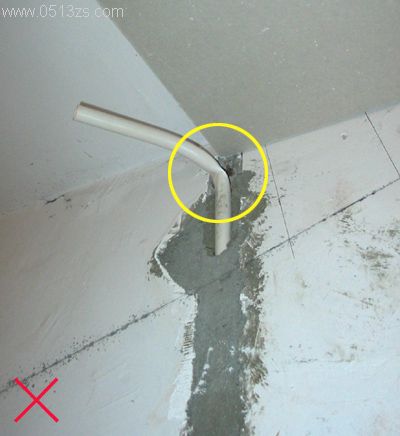

这样的弯管电线如何穿的过去？



三通现在倒是很少见了。

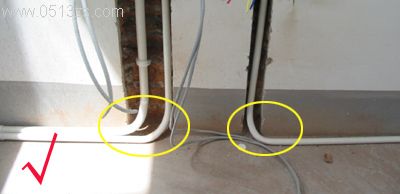

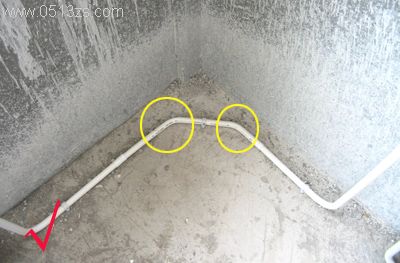

其实工程上的弯管是通过两个45度弯来完成一个90度的弯，这样电线能够很容易的抽拉出来。

网帆

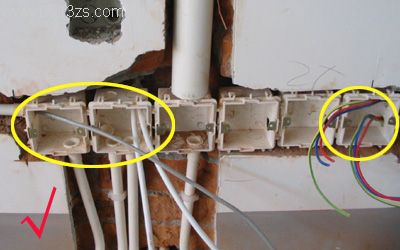

强弱线管间距30cm



网帆

厨房、卫生间的电线管尽量不要从地面布线。



厨房卫生间的电线管尽量从顶面和墙面走线。

网帆

电路施工结束后裸露在外打线头卷进线盒，凡带电线头必须用绝缘胶带包裹。



摸黑赶路

好像不是我家的现场

网帆

电路施工时，线槽开好后，先用水泥砂浆将线盒固定，再穿管放线。



网帆

QUOTE:

以下是引用摸黑赶路在2006-7-12 23:16:16的发言：

好像不是我家的现场

哈哈，16楼那个是你家的现场，你家的水电工总体来说做的是相当不错的了。

网帆

同一回路的线径必须相同。



火线与零线是4平方的，而接地线确是2.5平方的。

自由风

顶个先

网帆

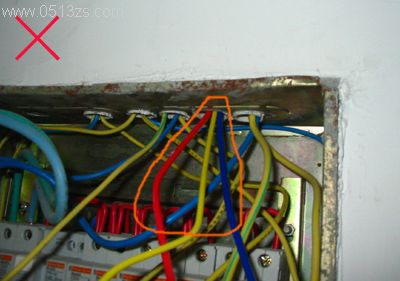

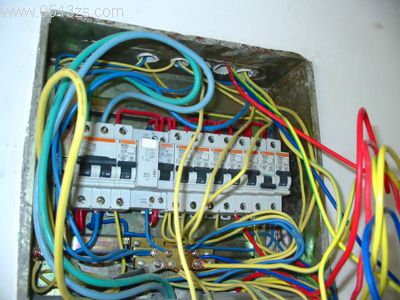

电气施工结束后，配电箱内各线路连接到位，走线清晰。



自由风

再顶！

为了保证正常的照明用电，建议照明回路的控制开关在漏电开关前（如２０楼两图所示）

这样接法的好处是：不会因为其他回路过流跳闸，而漆黑一片！
